ISO12233是一種常用于測試攝像機分辨率的標準，它通過測試卡上特定的圖形和線條來評估相機的分辨率和對比度等性能指標。

下面是ISO12233分辨率測試卡的分類及功能說明：

1. 應用于黑白攝像機的測試卡：這種測試卡適用于黑白攝像機測試，可以檢測出黑白攝像機的水平分辨率、垂直分辨率、對比度、Gamma值和灰度響應等參數。

2. 應用于彩色攝像機的測試卡：這種測試卡適用于彩色攝像機測試，可以檢測出彩色攝像機的水平分辨率、垂直分辨率、彩度、飽和度、白平衡等參數。

3. 應用于高動態范圍（HDR）攝像機的測試卡：這種測試卡適用于測試HDR攝像機的分辨率、對比度、動態范圍等參數。

4. 應用于夜視攝像機的測試卡：這種測試卡適用于測試夜視攝像機的分辨率、靈敏度、噪聲表現等參數。

總的來說，ISO12233分辨率測試卡主要用于評估攝像機的性能指標，幫助用戶選擇適合自己需求的攝像機，并進行攝像機質量的控制和改善。

1.概述

相機圖像分辨率的測試，依據的標準是ISO 12233. 目前分為 ISO12233:2000 ,ISO12233:4000, ISO12233:2014.

目前很多廠家已經開始使用新的ISO標準，淘汰了十幾年前的“落伍”標準，而更新成了ISO12233：2014。新的分辨率測試標板是由美國圖像質量檢測公司美國聯合ISO國際標準制定的ISO 12233:2014 Edge SFR（eSFR）測試卡

2.?ISO12233分辨率測試卡分類

2-1按測試精度分類：

a、2000線標準型

ISO12233:2000 為2000線標準型

測試精度：2000x2000x16/9=711w //對應像素比較低；（目前常用的高清攝像頭分辨率比例是16/9，也有4/3）；

?（?2000線標準型?）

b、4000線增強型

ISO12233:4000 為4000線增強型

測試精度：4000x4000x16/9=2844w；

2-2按測試卡規格分類：

?a、標準型和增強型測試卡都有0.5x（10x17.8cm）、1x（20x35.6cm）、2x（40x71.1cm）、4x（80x142.2cm）、8x（160x284.4cm）；

?

?b、130萬和200萬像素：選用2x的chart ；

? ? ? ? ? ? ? ? 500萬像素：選用4x的chart ；

? ? ? 1200萬像素以上：選用増強型4X chart ；

? ? （ 測試卡規格的選擇和和被測相機分辨率大小應該關系不大，應當是根據拍攝場景具體來選擇，選小尺寸規格的測試卡時，為符合拍攝條件，拍攝距離要短些，反之，用大尺寸規格的測試卡，則拍攝距離要長些）；

2-3按測試方式分類：

反射式：由前面照明的反射式測試標板

透射式：可由后面照明的透射標板

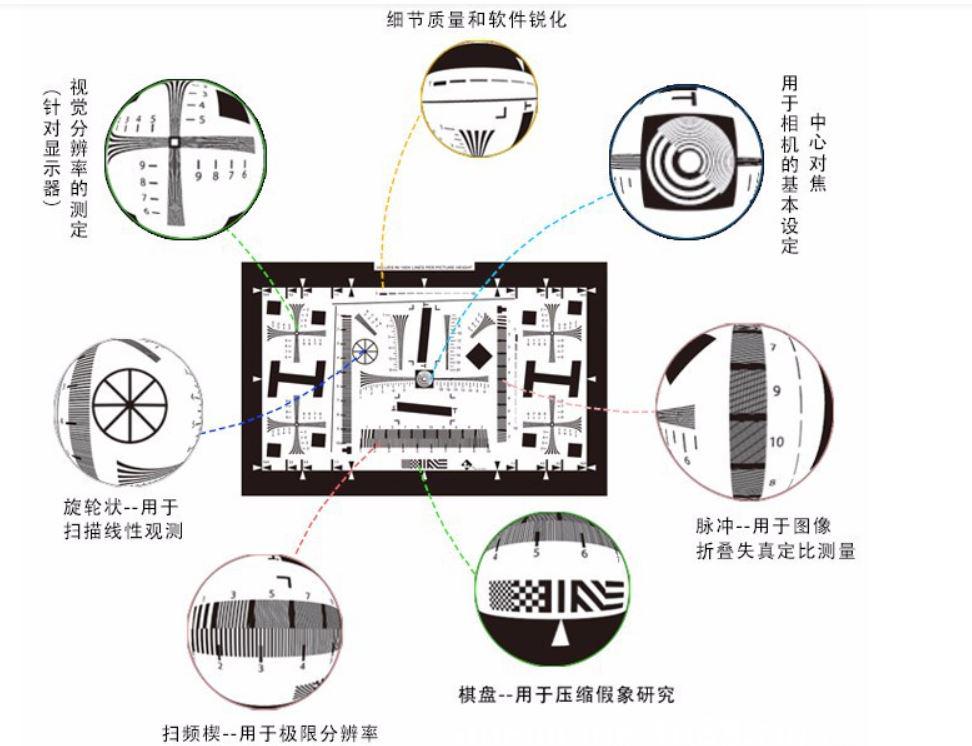

3、ISO12233分辨率測試卡的功能說明

這不得不提到一個概念，線對數----lp/mm，每1mm長度內有多少線對。理解起來就是，判斷攝像頭的清晰程度就看其能分辨出最小的尺度，其實可以和人眼的視力表類比，我們看很小的E來分辨開口方向，其實就是分辨三根橫線的間距最小能被看清。

4. ISO12233:2014（eSFR）

ISO12233:2014 分為 標準版 增強版 擴展版.

下圖為增強版.

5. ISO12233 功能

ISO12233分辨率測試卡包含了3種分辨率測試方式，如下所示：

1. SFR測試

SFR測試必須用軟件測試，SFR就是工程用簡化版本的MTF計算方式

2. MTF測試（頻率線測試）

MTF測試（頻率線測試），其中MTF中文譯為調制傳遞函數，是指調制度隨空間頻率變化的函數稱為調制度傳遞函數，個傳遞函數最開始是為了說明鏡頭的能力。在各個攝像頭鏡頭中經常采用MTF描述鏡頭的MTF曲線，表明鏡頭的能力。這些曲線是通過理想的測試環境下盡量減少其他系統對鏡頭的解析力的衰減情況下測試得出的。

3. TVLine測試（楔形線測試）

TVLine測試（楔形線測試）主要用于主觀測試，也有一些可以讀取TV line的軟件，如HYRes。不過，總的來說，沒有一個具體的標準，大多數公司都是以人讀取數值作為標準，不同人讀取時的狀態差異都會導致讀取數值的波動。

6. ISO12233:2014 優勢

1.新的eSFR減少了相當多的浪費區域，尤其是增強版和擴展版。而舊版測試卡有90％的 區域對于計算機軟件分析沒有起到任何價值。

2.可以對增強版和擴展版的圖像分析出一個MTF明細表，而這在舊版很難達到，因為斜邊 太少，而且位置的設計并不合理，例如圖像中間的一些位置MTF值缺乏足夠的圖案來進行分析。

3.自動篩選探測區域，基于你選擇的區域參數，使得eSFR測試卡能夠完美自動檢測。而 這些在舊版圖卡并不能做到，因為舊圖卡的拍攝圖像只要有稍微移動，就要重新手動選擇測試的區域。

4.4:1的對比度，相對于舊版的超過40:1的對比度，有更高的精度和一致性，并且對于過 度曝光和曝光不足，不正確的伽馬估量，軟件過度銳化等，有更好的抗性。

5.eSFRISO可以測量更多的圖像質量因素，包括橫向色差，形變，伽馬值，色調響應和色 彩還原等，而舊版測試卡不包含可測量伽馬值，顏色，灰階等的信息。

8.ISO 12233標準版測試卡產品描述

ISO12233分辨率測試卡遵照ISO-12233:2000標準制作,楔形圖測試分辨率100到2000線每圖像像高.分辨率測試卡有多個尺寸,包含了3種分辨率測試方式:1. SFR測試, MTF測試(頻率線測試),TVLine測試(楔形線測試)

產品特點
