色差值怎么計算的?

色差值是根據色彩學原理計算出來的。

色彩學是一門研究顏色的科學，通過研究不同光源下的顏色、色光三屬性等來解釋顏色的本質。

色差值是通過比較兩種顏色的差異來描述顏色差別的參數，常用的方法是使用CIE1976 L*a*b*色彩空間中的歐氏距離來計算。

在計算色差值時，需要確定參考色和目標色，并對其進行色度學轉換，然后計算它們在L*a*b*色彩空間中的歐氏距離即可得到色差值。

值得注意的是，在計算色差值時，不同的應用場景有著不同的要求，例如在圖像處理中，顏色誤差可能會影響圖片的質量，因此需要人們根據不同的應用場景進行計算和比較。

色差△e計算公式

色差△E計算公式：△E=[(△L*)2+(△a*)2+(△b*)2]1/2。色差是由于透射材料的密度或化學成分不均勻而引起的顏色變化。

色差△E是指兩個顏色之間差異的值，它通常用來衡量兩種顏色之間的顏色差。色差△E的數值越小，表示兩種顏色之間的差異越??；色差△E的數值越大，表示兩種顏色之間的差異越大。

色差計算度量

1.?????? CIE L*函數

將相對亮度(Y/Yn)映射為亮度(L?)的CIE方程由兩個獨立的函數組成f()和g()

?

?

?

?

?這兩個函數在?，我稱之為交叉點。兩個常數κ，?CIE標準規定：

?

?

?通過對兩個功能的連接點進行特寫，可以看到此中斷。在下面的動畫中，f（）是用藍色畫的g（）是用紅色畫的。當我們放大連接點時，不連續變得明顯：

?

?

?可見，函數不僅是不連續的，而且是非單調的，這使得它在這個區域是不可逆的。交界處的斜坡呢？我們可以用一階導數來比較它們。

?

?

?再次進行替換表明在連接點處坡度也不匹配：

?

?

?如果我們想找到修正常數?

，如果同時提供函數和斜率連續性，則必須在接合點匹配函數及其一階導數：

?

?

?變換后得到

?

?

?求常數，表明它們的值可以用有理數精確表示：

?

?

?使用這些值代替已發布的CIE值可以在連接點處提供完美的函數和坡度連續性：

?

?

?CIE決定將這些常數表示為十進制值，這是一種不必要的近似，同時引入了函數和斜率不連續性。

如果你檢查CIE方程在XYZ和Lab之間的轉換，你會發現常數7.787。通過將上述分析擴展到這些方程中，您將發現這個常數的確切值是有理數。

通過使用上述值，將修復XYZ、Lab、LCHab、Luv和LCHuv之間已發布的CIE轉換中存在的函數不連續性、非單調性、反演失敗和斜率不連續性。

2. 色差計算

色差即兩個顏色的差異。一般地，在特定的條件下，人眼可以比較容易的分辨兩個顏色樣品是否有差異。在實際應用中，尤其是工程計算中，需要將這種差異用數學公式來量化表示，即色差公式。色差的計算是顏色科學的一個重要課題，到現在已經有了80多年的發展歷史。

?

要建立色差計算公式，并不是一件簡單的事情，首先就需要一個模型來描述顏色，目前應用最廣泛的就是CIE1931-XYZ標準色度系統。

CIE1931-XYZ(CIE: 國際照明委員會) 是1931年由CIE推薦的色度系統，大部分顏色測量、計算大都采用這一系統。但是這個系統模型采用的三刺激值或者色品坐標，都與顏色感覺沒有直接的對應關系，并不均勻，大家可以對照圖1看看，在CIE1931xy色品圖上，綠色區域，變化較大時，人眼才能分辨出兩個顏色的差異（圈兒大），但在藍紫色區域，較小的變化，就能引起視覺差異(圈兒小)。因此，CIE1931-XYZ不能用來計算色差。因此，尋找均勻的顏色空間，進而描述色差，成為了這個領域人們的重要研究方向。

?

??

圖1 麥克亞當[1]橢圓 （圖片來源：參考資料[2]）

?

CIE1976LAB：自1931年起，專家們先后提出了幾十種均勻的顏色空間，在1976年之前，CIE就分別推薦了CIE1960UCS和CIEWUV兩種空間，但都不是很理想。直到1976年，CIE向大家推薦了CIE LAB 色空間，具有很好的視覺均勻性、可以很好的描述色差。這個模型與CIEXYZ色度系統之間的轉換關系如下：

?

?

?Xn,Yn,Zn是照明體的三刺激值。在CIELAB色空間，彩度和色調角(hueangle)的定義是這樣的：

?

?

?注：這也叫CIEL*C*h*或CIELCH色空間。

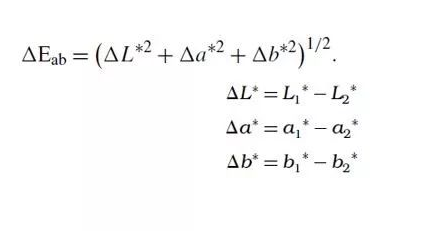

由此，CIELAB色空間的色差公式的定義為：

?

?

?細心的讀者有可能發現了，這個就是三維空間的歐式距離啊，沒錯，CIELAB色空間色差的定義就是兩個顏色在CIELAB色空間的歐式距離。這個公式一直沿用至今，現在依然是圖像相關的領域很多公司的首選色差公式，雖然CIE一直在“強烈推薦”CIEDE2000。

然而，CIELAB色空間并非那么完美！

在CIELAB色空間中，色差是兩個顏色坐標點的歐式距離，那意味著，只要距離相同，無論在哪個顏色區域，無論顏色的變化方向如何，色差都應該一樣。實際情況是CIELAB并不完全均勻，不同區域的顏色、不同的方向，變化并非一致。相同色差感覺的實際區域，不是一個球形，而是一個橢球！因此，后來色差公式的改進，大部分都是以CIELAB為基礎，在這個橢球上做文章，比如CMC(l:c)。

CMC(l:c) (CMC:英國顏色測量委員)色差公式基于CIELAB，作了一些修正，具體公式如下：

?

?式中，紡織行業將l和c的取值設定為l?= 2,c?=1,SL,SC,SH分別是亮度、彩度、色調角的修正系數，具體取值如下：

?

?經過修正，在CIELAB色空間一個個的圓球(二維平面就是圓形)，就變成了一系列的橢球(橢圓)，如圖二所示。

?

?

??

圖2 CMC(l:c)色差橢圓

?

CIE94色差公式和CMC類似，也是對CIELAB色差公式的修正，不同之處在于修正系數不一樣，CIE94的色差公式和修正系數分別如下：

?

?不論CMC還是CIE94，并沒有提出新的色空間，只是針對CIELAB色差公式，分別給亮度、彩度、色調添加了一些修正系數，色差公式的基本結構都是類似甚至相同的。這一結構，也是很多色差公式采用的標準形式。CIE94計算較為簡單，得到了一些應用場景的認可，但是這個公式的改善效果并不理想。

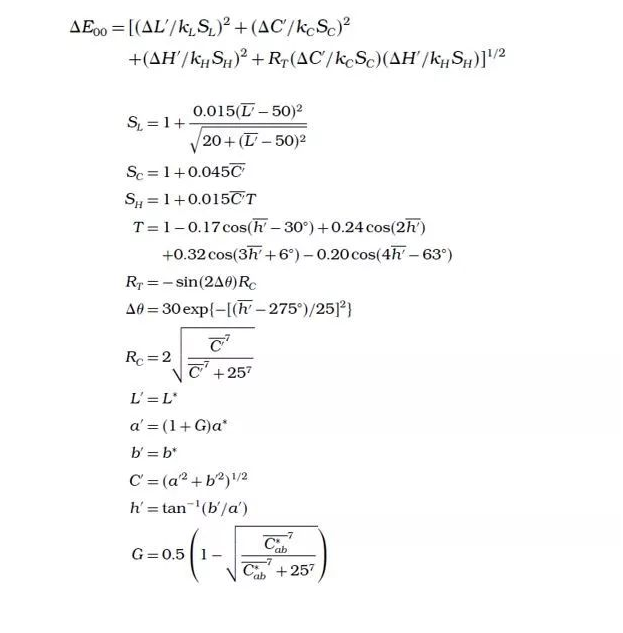

CIEDE2000：2001年，在經過了大量色差樣本的評估、大量的視覺實驗的基礎上，CIE正式向大家推薦了CIE DE2000色差公式。公式和修正系數如下：

?

?

?CIEDE2000現在是CIE主要推廣的色差公式，事實上，大家也應該盡可能的用這個色差公式。如果大家以前的數據庫都是CIELAB的，只要保留了原始的LAB色度數據，就可以用CIE2000公式重新計算。

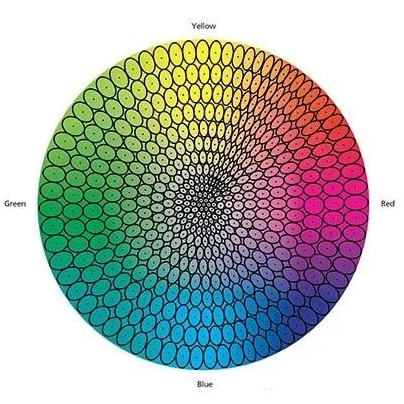

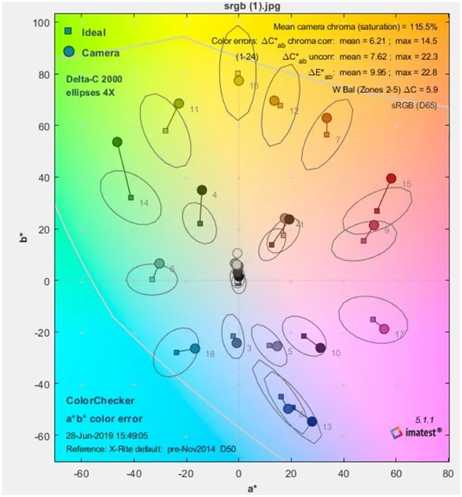

下圖為一個常見的用于測試顏色準確性的色差圖。圖里的橢圓就是4倍的CIEDE2000單位橢圓，借助橢圓，大家可以估計顏色還原的偏離程度及其在視覺感知上的差異性。

?

?

??

圖3 CIEDE2000橢圓（圖像用美國軟件生成，圖中參數請參考[4]）

?

以上四個色差公式，是大家在一些常見的顏色、圖像軟件中可以看到的。但實際上，色差公式遠不止這些，從CIE1931色度系統建立之后，就出現了多達幾十種色差公式，下面簡單羅列幾個具有代表性的公式。

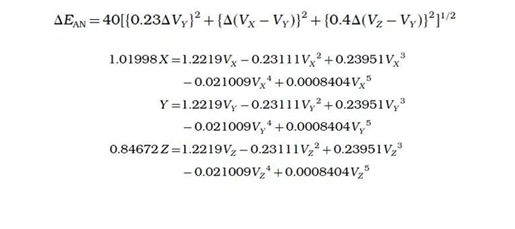

Adams-Nickerson公式（1942）

這個公式是對CIEXYZ色空間的不均性的修正，下面公式里的VX，VY，VZ就是由CIEXYZ變換而來。

?

?

?Hunter公式（1948）

這個公式的色差計算與CIE1976公式類似，但是色度值LAB計算方法與CIELAB不一樣。

?

?

?公式里的XYZ與CIEXYZ的定義相同，用這個公式里的LAB也叫Hunter-LAB。

?

CIELUV公式(1976)

CIELUV是與CIELAB幾乎同時期的色空間，因其u' v'的計算方法的特性，使其在光源、顯示等領域得到了非常廣泛的應用。CIELUV色空間的計算方法及色差公式如下：

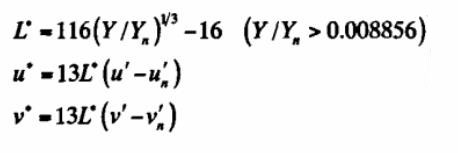

國際照明委員會改進了原有的CIE1964W*U*V*顏色空間，提出采用如下的L*u*v*作為三維直角坐標的顏色空間，稱為CIELUV顏色空間，它主要用于如電視工業等加混色的表示和評價。在該空間中，L*為明度，u*、v*表示顏色的色品坐標，其計算公式為：

式中：u'、v'和u'n、v'n分別是顏色樣品和CIE標準照明體的CIE1976UCS圖色品坐標，即：

式中：X、Y、Z為顏色樣品的三刺激值，Xn、Yn、Zn為CIE標準照明體照射在完全漫反射體上，然后反射到觀察者眼中的三刺激值，其中Yn=100。

色差寶CIELab顏色空間含義：

CIE在1976年推薦用于加混色的CIELUV顏色空間的同時，還推薦了主要用于如印刷、紡織、印染等表面色料工業減混色的表示和評價的CIE1976L*a*b*顏色空間，也稱為CIELAB顏色空間。

在CIELAB顏色空間中，不同區域的色差容限相對比較接近，顏色樣品在此空間中的位置由三維的直角坐標表示。L*、a*、b*的值可以從三刺激值（X，Y，Z）計算出來，其中L*表示顏色的明度，a*表示該顏色在紅一綠軸方向的投影位置，b*則表示顏色在黃一藍軸方向的投影位置。在此顏色空間中，視覺對色差的可察覺性可以用橢球體來表示，球體的三個軸分別代表明度、飽和度（彩度）和色調，其大小由該顏色在顏色空間中的位置所決定（如該球體在黃色區域時比綠色區域變得更狹長）。

作為該空間三維直角坐標的明度L*和色品坐標a*、b*的計算公式為：

式中：X、Y、Z為顏色樣品的三刺激值，Xn、Yn、Zn為CIE標準照明體照射在完全漫反射體上，然后反射到觀察者眼中的三刺激值，其中Yn=100。

從上面的計算公式可見，CIELUV顏色空間中的L*和CIELAB顏色空間中的L*、a*、b*所適用的三刺激值是有條件限制的，即：

色差寶CIELuv、CIELab顏色空間色差值計算方法：

在CIELUV和CIELAB顏色空間中，以兩個被比較顏色點的歐氏距離表示色差，同時還各有一組與心理量近似對應的感知屬性，即明度、彩度、色調角及色調差（以下標“uv”和“ab”來區分CIELUV和CIELAB顏色空間）。

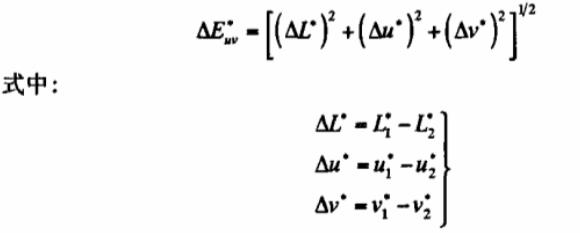

在CIELUV顏色空間中，兩個顏色（L*1，u*1，v*1）和（L*2，u*2，v*2）之間的色差△E*uv為：

在CIELAB顏色空間中，兩個顏色（L*1，a*1，b*1）和（L*2，a*2，b*2）之間的色差△E*ab為：

在CIELUV和CIELAB兩個顏色空間中明度指數L*是一致的，即：

在等明度平面上坐標原點到色品坐標（u*，v*）或（a*，b*）的距離為彩度C*uv或C*ab，即：

在CIELUV和CIELAB顏色空間中色調角huv和hab分別為：

在等明度的a*b*平面上，+a*為紅色方向（值愈大表示對應的顏色愈紅），-a*為綠色方向（值愈小則顏色愈綠），+b*為黃色方向（值愈大則顏色愈黃），-b*為藍色方向（值愈小則顏色愈藍）。

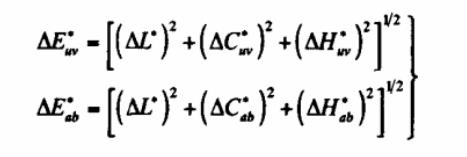

色差也可以用明度差（△L*）、彩度差（△C*）和色調差（△H*）這些分項色差來定義，即：

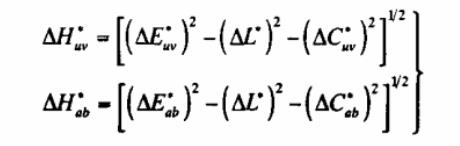

所以色調差ΔH*為：

并規定，當色調角h增加時，色調差△H*為正；當h減少時，△H*為負。
