色差儀Lab值怎么看？色差儀Lab值的含義

瀏覽次數：4403 更新日期：2022-11-08

摘要：

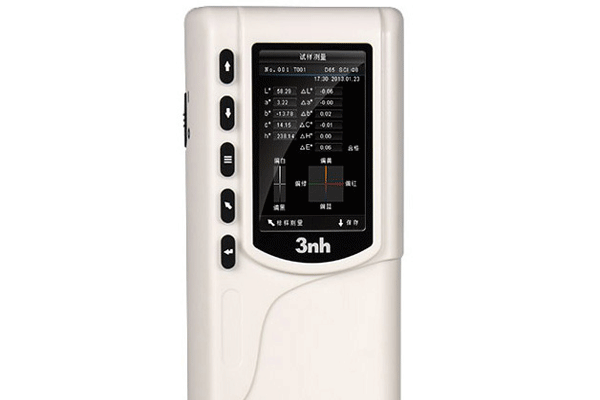

色差儀作為一種智能化的顏色檢測精密儀器，色差儀在涂料、建材、油漆、涂料、紡織印染、油墨、塑料、染料顏料制造等表面色料工業的配色方面有著廣泛的應用。色差儀在測量物體表面顏色時，儀器會顯示相應的測試Lab數值，大多數的用戶還不知道怎么看這些數據，對這些數值的含義也不了解。本文為大家做了簡單的介紹，感興趣....

色差儀Lab值的含義：

所有顏色都可以通過Lab色空間感知并測量，這些數據也可以用來表示標樣同測試樣的色差，并通常以△Eab(總色差)△L△a△b表示。為了讓產品的顏色評價有更加精確的衡量標準，國際上通常采用的表示方法就是顏色空間。目前常用的顏色空間主要有：LAB、LCH、RGB、XYZ、YXY等，其中Lab為目前最主流的一種顏色空間，它可以表示任何一種顏色，其他的顏色空間一般只作為比對時的參考。當我們在使用色差儀測量物體表面顏色差異的時候，儀器的屏幕上常常會顯示出對應的Lab數值，那么，這些數值應該怎么看呢？下面為大進行介紹：

“L”代表物體的明亮度：0-100表示從黑色到白色

“a”代表物體的紅綠色：正值表示紅色，負值表示綠色

“b”代表物體的黃藍色：正值表示黃色，負值表示藍色

“c”代表色飽和度

“h”代表色調角

（色調角定性，即色調不同，顏色不同；飽和度定量。）

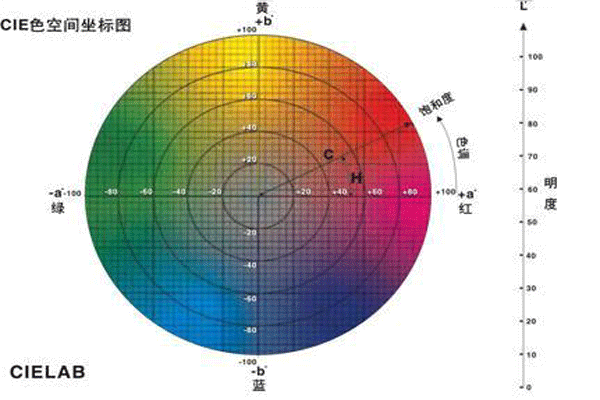

色差儀測量的Lab值表示的就是顏色測量的三個緯度，我們知道決定顏色有三個要素，而確定色差，也可以分為三個要素。它們分別是L值，表示的是產品顏色的深、淺，也就是我們常說的黑和白。而a值表示的就是紅綠值，通過紅、綠正負來表示，而b值表示的是黃藍值，通過黃、藍正負兩個方向來表示。具體的顏色對照我們可以參考下面的CIE顏色空間坐標圖：

根據測出的L、a、b數值就可以計算出被測物體的偏色情況，具體計算公式如下：

△L=L樣品-L標準（明度差異）

△a=a樣品-a標準（紅/綠差異）

△b=b樣品-b標準（黃/藍差異）

△L+表示偏白，△L-表示偏黑

△a+表示偏紅，△a-表示偏綠

△b+表示偏黃，△b-表示偏藍

其中△L*，△a*，△b*，為參考樣品和被測樣品之間明度L*和色度指數a*，b*的差值。色差值用ΔE* 來表示，為綜合總色差，具體計算方法和亮度差△L、紅綠差△a、黃藍差△b都有關系?？偵瞀*的計算公式如下：

一般情況下色差儀都會給出相應的L*，a*，b*，ΔE*相應的結果。這樣就可以知道被測物體顏色的差異，從而有效的管控物體顏色的一致性。

色差公式：△E=[(△L)2+(△a)2+(△b)2]1/2。

△L=L被檢品-L標準樣(明度/黑白差異)

△a=a被檢品-a標準樣(紅/綠差異)

△b=b被檢品-b標準樣(黃/藍差異)

如：△L為正，說明測試樣比標準樣淺(偏白)△L為負，說明測試樣比標準樣深(偏黑)如：△a為正，說明測試樣比標準樣紅(偏紅)△a為負，說明測試樣比標準樣綠(偏綠)如：△b為正，說明測試樣比標準樣黃(偏黃)△b為負，說明測試樣比標準樣藍(偏藍)△Eab(或△E)為總色差，他不表示色差偏移的方向，值越大說明色差越大。

色差儀Lab值色差識別閾值

色差儀Lab值大小僅僅指的是在顏色空間中的坐標，從而評定不同的顏色。Lab值正負其實就是指L標-L測、a標-a測、b標-b測的差值，分別用ΔL、Δa、Δb來表示。

如果ΔL為正，說明試樣比標樣淺，如果ΔL為負，說明試樣比標樣深。

如果Δa為正，說明試樣比標樣紅（或者少綠），如果為負，說明試樣綠（或者少紅）

如果Δb為正，說明試樣比標樣黃（或者少藍），如果為負，說明試樣藍（或這少黃）

用戶可以通過色差儀Lab值的正負，來評定試樣色與目標色的差異程度，從而計算出總色差ΔE*。

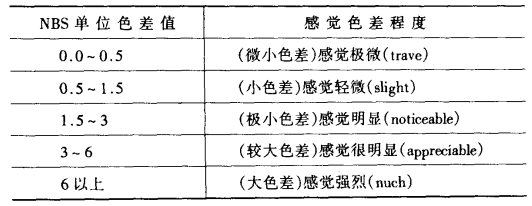

勻色空間的色差ΔE*，是以絕對值1作為一個單位的，稱為“NBS”色差單位。一個NBS單位大約相當于視覺色差識別閾值的5倍。如果與孟塞爾系統中相鄰兩級的色差值比較，則1NBS單位約等于0.1孟塞爾明度值，0.15孟塞爾彩度值，2.5孟塞爾色相值（彩度值為1）；孟塞爾系統相鄰兩個色彩的色差約為10NBS單位。NBS的色差單位與人的色彩感覺差別如下：
