一、什么是色差計？

色差計（color-difference meter）又稱為便攜式色度儀、色彩分析儀、色彩色差計。 色差計是一種簡單的顏色偏差測試儀器，即制作一塊模擬與人眼感色靈敏度相當?shù)姆止馓匦缘臑V光片，用它對樣板進行測光，關鍵是設計這種感光器的分光靈敏度特性，并能在某種光源下通過電腦軟件測定并顯示出色差值。

二、色差計原理？

1. d/8° 色度原則

色差儀采用 d/8° 集成球體原理。簡單地說，集成球體上有一個測量光圈（事件光）。事件光照亮集成球體，集成球體內部經過反射和折射，使光源均勻。接收孔在8°偏離中軸的角度接收光線，并通過顏色差異公式進行計算。集成球體是著色器的關鍵部分。色彩測量精度與集成球體有很大關系。如果集成球體質量不好，會影響彩色電表的使用壽命，從而大大增加維護成本。因此，使用高質量的集成球體將延長儀器的使用時間。

2. 45°/0色度原理

色差計采用 45°/0 原理，即（45°環形照明，0° 視角）。簡單地說，光源同時從四面八方照射，并發現以45°角照亮反射樣本。手持式彩色儀表使用四個光源，它們被放置在同一水平平面上。經過反復反射，4個光源發出的光將均勻地照射在測量樣本上。

三、色差計標準

色差計符合相關國際CIE標準和GB標準。具體標準如下：

GBT 3978-2008 標準照明燈和幾何條件，本國家標準規定了 CIE 標準照明機構 A、D65 和其他發光 C 的相對光譜功率分布。色度的角度和空間條件符合 45°x 的條件：o°，即在 45°的角度接收來自特定方向的反射輻射。

GBT 3979-2008 對象顏色測量方法。它規定了白色標準的技術條件和物體的測量方法。林尚科技的色米是利用相對色彩刺激功能開發的產品。

GBT 7921-2008 統一色彩空間和色差公式。在此標準中，對色差計算和色差色差公式進行解釋。此外，色差儀也符合以下標準：

"GBT 11186.1-1989 測量油漆薄膜顏色的方法-第 1 部分：原則"

"GBT 11186.2-1989 測量油漆薄膜顏色的方法- 第 2 部分：顏色測量"

"GBT 11186.3-1989 測量油漆薄膜顏色的方法- 第 3 部分：色差計算"

"JJG 595-2002 測色色差計檢定規程"

四、色差計的使用方法？

1. 如何使用色差計？

兩個色差儀都需要與色差儀應用程序一起使用。

使用瀏覽器掃描儀器上的 QR 代碼以安裝色差儀 APP，并按提示下載和安裝。

打開藍牙，找到與儀器相同的 SN 編號。

選擇校準儀表或跳過校準。

您可以選擇"顏色掃描"或"顏色比較"。

按口袋著色器上的按鈕或按著色器應用程序上的測量按鈕。

測量的顏色將顯示在屏幕上。

2. 色差計優勢

如果您進行顏色測量，請選擇所需的顏色圖表，將匹配三個較接近的顏色代碼。

您可以建立個人顏色圖表并保存此顏色。

然后，您可以進行顏色比較，測量樣品的顏色，并將保存的顏色用作標準顏色。將比較兩種顏色。

色差儀還具有QC測試功能，各種彩色圖表都安裝在彩表應用中。

七個色位和六個色差公式可以滿足不同行業的需要。

口袋著色器的測量光圈為 8mm，這意味著測試樣品的表面積只需要大于 8mm 的測量光圈。

儀器的測量時間很短，只有1s。

五、色差計算公式

常用色差計算公式介紹：

常見色差公式有CIELAB、CMC（l:c）、CIE1964、Cube-Root、FMC-2、Godlove、Visual、CIE94、ISO、CIE1976LUV、JPC79等多種，且各具優缺點，實際使用中與習慣和經濟發展水平以及行業特點有重要關系。1936-1976年為一個階段，有20多個公式。1976年后為一個階段，多數以CIELAB色差公式為基礎進行修正，實用性大大提高。常見色差公式的準確性見表下表。從表中可見這些色差公式都存在較大的誤判比率，下面只對色差公式CIELAB和CMC（l:c）進行簡單介紹。

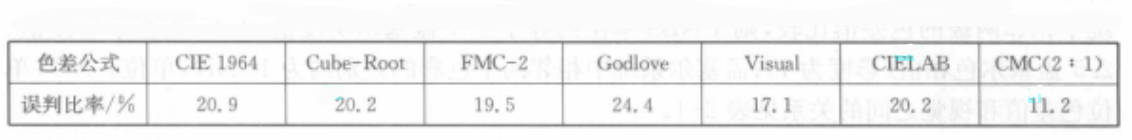

常見色差公式的準確性

1.CIE1976L*a*b*色差公式

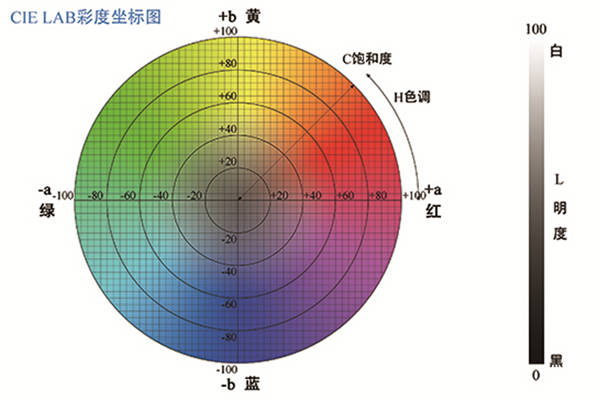

CIE1976L*a*b*色差公式又稱CIE1976LAB（或L*a*b*）系統，簡稱CIELAB，現在已被世界各國正式采用并作為國際通用的測色標準。它適用于一切光源色或物體色的表示與計算方法。CIEL*a*b*顏色空間如下圖所示。

CIELAB色彩空間的描述，L*表示明暗度，指顏色明暗的強度，其數值為0～100，L*愈接近0，顏色愈暗；L愈接近100，顏色愈亮。對于一些明暗度相同的顏色，還得考慮用彩度指標來描述顏色的差異。

a*和b*表示色相，指顏色的相貌。a*表示紅一綠軸，正值表示紅，負值表示綠；b*表示黃一藍軸，正值表示黃，負值表示藍。h*表示顏色的色相角度，即任一顏色以+a*軸為基準，沿逆時針方向算起的相對角度。

C*表示彩度，指顏色的鮮艷程度，是色樣在a*b*色彩圖形位置距中心點的距離。低彩度的顏色（灰色），C*略大于0；高彩度的顏色，C*為70～90。

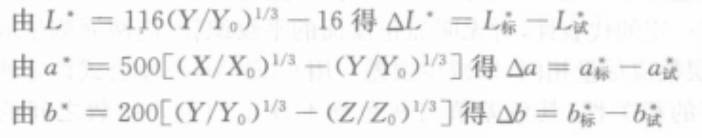

任一實色都可視作由三原色組成，在XYZ表色系統中，可表示為F=X（X）+Y（Y）+Z（Z）。其中，（X）（Y）（Z）為三原色基色量，X，Y，Z稱三色系數（即三刺激值）。通過電腦測配色儀可測得A與B兩色的三刺激值X，Y，Z，按下列色差公式計算得到A與B兩色間的色差，即：

式中：△E為總色差。

其中：Xo，Yo，Zo為標準觀察者的三刺激值。

CIELAB色差公式由于在色相、明度、彩度方面與人眼的吻合度較差，以及在同等的色彩空間內某一顏色與鄰近的顏色差異較大等因素，在紡織品評價過程中，準確性受到一定影響。

2.CMC（l:c）色差公式

CMC（l:c）色差公式是1984年由F.J.J.Clarke，B.Rigg和R.McDonald在公式JPC79的基礎上修改后提出的，并由英國染色家協會（SDC）的顏色測量委員會（CMC）推薦使用。從下表中可見，CMC（l:c）色差公式的誤判比率最低，它比其他公式具有更好的目視一致性，因此較能符合人眼的要求，目前已得到廣泛應用。

常見色差公式的準確性

CMC（l:c）色差公式中，l表示明度加權值，調節明度的相對寬容量；c表示彩度加權值，調節彩度的相對寬容量。行業不同，可以通過調節l或c的值，調整明度和飽和度對總色差的影響程度。對于紡織品來說，l=2，c=1，即CMC（2：1）；對于一般評價，如涂料、塑料行業，l=1，c=1，即CMC（1：1）。
