為了改善色差評價的視覺一致性，色差儀應用的色差公式也是不斷在升級的。本文就給大家?guī)硇碌纳钤u價公式CIEDE2000的應用，感興趣的朋友不妨來看看吧！

什么是CIEDE2000色差公式？

CIE把CMC（l:c）、CIE94、BFD和LCD色差公式的數據集合并，形成CIE DE2000色差公式。CIEDE2000色差公式在標準條件下評價小色差時，對CIE LAB顏色空間的非均勻性進行了修正。對CIE LAB a*軸方向進行修正時，增加了一個比例系數G，以改善中性灰的非均勻性。

在進行目視評價時，為使CIEDE2000色差公式的計算結果與目視評價的結果一致，實驗條件的設置應符合目視評價標準條件。

CIEDE2000色差公式的完整表述形式如下：

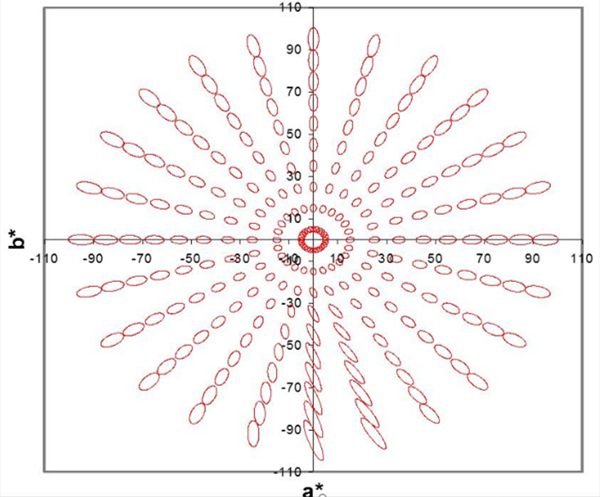

式中ΔV是可接受性色差，Kg-1是視覺敏感度，ΔE00是用CIEDE2000計算的色差（對于一般的工業色差評估，可以不考慮色差的視覺敏感度，直接用ΔE00表示可接受性色差）；ΔL'、ΔC’、ΔH’分別表示明度差、彩度差、色相差；KL、KC、KH分別是明度權重因子、彩度權重因子、色相權重因子，它們與實驗條件有關；SL、SC、SH分別是校正明度、校正彩度、校正色相；RT是旋轉函數，用來校正藍色區域逇色分辨橢圓主軸的方向。

CIEDE2000色差公式在豬肉表面色差檢測的應用：

豬肉的變質程度與顏色的變化呈現密切的關系。由于計算機視覺不受人的生理和心理因素影響，評價標準客觀和穩定，為此，建立了用于顏色量化的計算機視覺系統，對豬肉的顏色和色差進行采集、處理、顯示和評價。由于CIELab色差公式存在不足之處，而CIEDE2000色差公式在理論上是目前和人的視覺最能夠相匹配的公式，因此應用CIEDE2000色差公式對肉樣進行分級。

CIEDE 2000色差公式在陶瓷行業色差檢測中應用

根據計算機視覺的原理，所設計瓷磚色差檢測裝置如圖2所示。

選擇合適的相機和光源對小色差檢測尤其重要。本文選用微視MVC1000SAM/C-GE30攝像機，采用的是10 bit、逐行掃描的CMOS傳感器。

瓷磚顏色繁多，每種顏色的檢測都必須找一塊符合要求的標準磚。每次檢測色差，都用攝像機拍攝樣本和標準磚的圖像存入計算機。然后采用3×3均值濾波去掉噪聲干擾，進行顏色空間轉換（即RGB顏色空間轉化到CIELAB顏色空間），進而計算出整塊瓷磚的平均L*、a*和b*值，最后利用CIEDE 2000色差公式計算色差。其檢測流程圖如圖3所示。

本文采用白色陶瓷磚進行色差檢測試驗，實驗共用了20塊待測樣本磚和1塊標準磚。其中10塊是符合要求的瓷磚，另外10塊是存在微小顏色偏差的瓷磚。

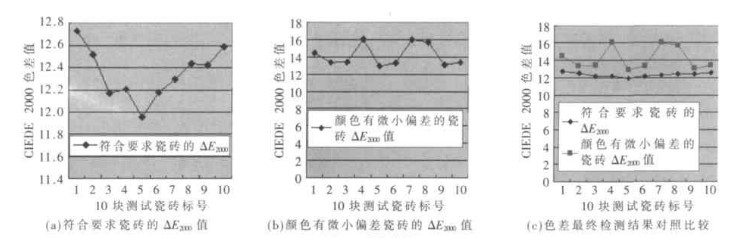

攝像機拍攝圖片后通過千兆網口傳送給PC機，在PC機上用VC++6.0編寫的圖像處理軟件實現均值濾波、顏色空間轉換，并最終實現CIEDE 2000色差計算。實驗數據如圖4所示。從圖4（c）可以清楚地看到，兩種樣本陶瓷磚與標準瓷磚色差值的大小差異，因此可以得出結論：采用目前最均勻的色差公式CIEDE 2000，可以有效地針對小色差進行檢測。

綜上所述，采用目前和人的視覺最能夠相匹配的CIEDE 2000色差公式，針對小色差進行檢測是一種比較有效的方法，此方法值得在陶瓷業色差檢測中應用以及在其他類似行業中推廣。
