色差儀積分球可以用來測量某表面的總體反射率的，也可以用于顏色測量和熒光光譜學。測量原理是基于直接照明和間接反射。

積分球的基本原理是光通過采樣口被積分球收集，如圖1，在積分球內部經過多次反射后非常均勻地散射在積分球內部。

使用積分球來測量光通量時，可使得測量結果更為可靠，積分球可降低并除去由光線的形狀、發散角度、及探測器上不同位置的響應度差異所造成的測量誤差。

?

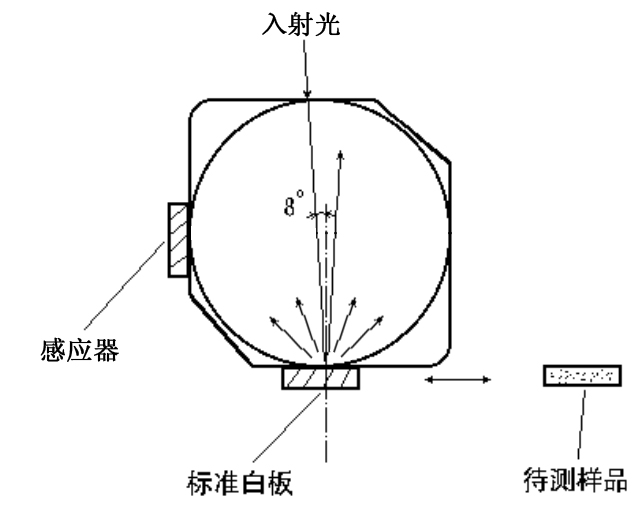

圖1?積分球

1.色差儀積分球的作用

色差儀積分球的作用是接收光的功能。被測光經積分球上的小孔進入球內，在內壁上設置一個或兩個光探測器，由光探測器輸出的光電流與積分球內壁的照度成正比。這樣就可以根據輸出光電流的變化，得知進入積分球的光通量的變化。

2、?色差儀理想積分球原理

色差儀理想積分球的條件：

A、積分球的內表面為一完整的幾何球面,半徑處處相等；

B、球內壁是中性均勻漫射面，對各種波長的入射光線具有相同的漫反射比；

C、球內沒有任何物體,光源也看作只發光而沒有實物的抽象光源。

色差儀理想積分球原理：

設入射光直接在球內任一點建立的照度EA，在球內的另一點M處的照度為EA，在M處dS發生第一次漫射出度為：

故由朗伯定律的特性知dS面的光亮度為：

A處dS發生漫射在M處產生的二次照度為：

?

3、影響色差儀積分球測量精度的因素

A、球內壁是均勻的理想漫射層，服從朗伯定則；

B、球內壁各點的反射率相等；

C、球內壁白色涂層的漫射是中性的；

D、球半徑處處相等，球內除燈外無其他物體存在；

E、窗口材料是中性的，其E符合照度的余弦定則.實??際情況與理想條件不符合會帶來測量誤差,故需修正。

4、色差儀積分球定標的用途

色差儀積分球定標的用途是可以均勻照亮的物面。在積分球內壁上與出光孔對稱地均勻設置幾個燈泡(通常有四個或六個)。由燈泡發出的光經內壁多次漫反射而形成一個均勻明亮的發光球面，該積分球用于照相物鏡的漸暈系數和像面照度均勻性測量。
