進入正題前，先了解一下色差儀

什么是色差儀？

色差儀是一種模擬人眼成像原理而研發制成的用于測量物體間顏色色差的高精度儀器。目前市面上的色差儀主要分為手持式色差儀、便攜式色差儀以及臺式色差儀。其中手持色式色差儀一般不能連接電腦，不帶色差檢測軟件，使用比較方便，不過測量精度會低一點，在顏色管理領域使用非常廣泛；便攜式色差儀又被稱為便攜式分光測色儀，我們都知道分光測色儀其測量精度就比較高，并且測量的數據不僅僅有色差值還有更加精準的Lab數據，測量數據可以上傳到電腦，通過專業的測試軟件對比分析，其評測結果進行數據交換，當然價格相對第一種也會高一點；臺式色差儀又被稱為臺式分光測色配色儀，聽名字就知道高端大氣上檔次，由于配套設備以及軟件會更加全面，所以測量結果往往最精確，不過其體積較大，價格更高，通常專業的廠商才會用到。

色差儀的工作原理：

由于色差儀的類型不同，測量方式有所差別，主要分為光電積分式色差儀和分光式色差儀。其中光電積分式色差儀就是利用儀器中的標準光源照明被測物體，在整個可見波長范圍內進行一次積分測量，直接測得透射或反射物體色的三刺激值和色品坐標，并可通過專用微機系統給出被測樣品之間的色差值。自動比較樣板與被檢品之間的顏色差異，輸出CIE_Lab三組數據和比色后的△E、△L、△a、△b四組色差數據，提供產品出廠質檢的依據。

當然，很多小伙伴看完了這些還是不太理解，想要徹底搞懂其中的原理，就需要對色度學有更加深入的研究。比如CIE顏色空間、三刺激值、色品坐標這些專業的屬于可以自行百度一下喲。

那么再繼續來看分光式色差儀。這是一種比光電積分式色差儀更加精準的測量色差的專業儀器。分光測色儀通過測量物體反射光的相對光譜功率分布，得到物體表面的反射光譜，再與CIE光譜三刺激值加權相乘，積分后求出樣品表面顏色的三刺激值、色坐標、色差等其他參數。所以分光測色儀的結構會更加復雜一些，分為照明與觀測系統、分光系統、光電檢測系統以及電路控制系統等主要部分構成，可以得到的數據也更加全面，交換數據更方便。當然了，由于測量精度高，加上更加高端的配色軟件，其價格也會更高。

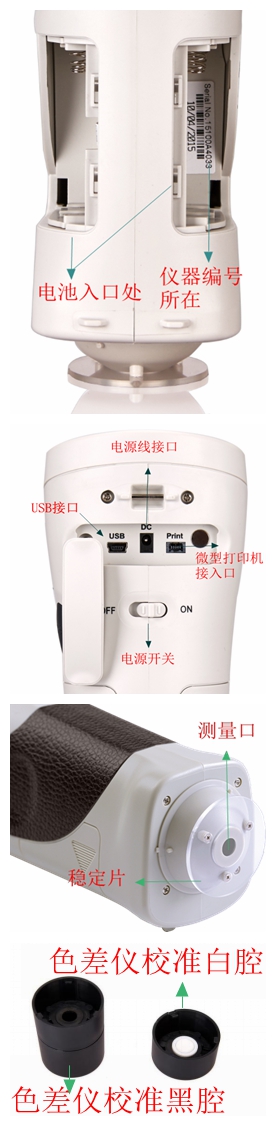

本文主要是以廣州保來分色差儀為例，結構色差儀使用方法圖文詳解，下面看一下色差儀的結構細節

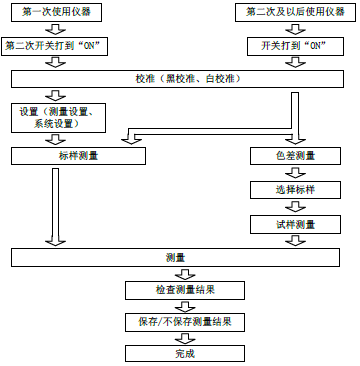

了解色差儀的基本結構，那么如何使用色差儀呢？具體如下：

如何使用？

1、開機及黑白校準（注：為了保證儀器穩定性，建議每次開機都進行黑白校準。）

將儀器的背面電源開關OFF調至ON，先進行黑校準，拿掉黑腔和儀器的防塵蓋，在測試口扣上黑腔，按確認鍵，“嘀”聲后，校準成功。白校準如同。

2、進入主界面，設置容差

容差設置：通過該項用戶可以設置測試時的最大允許容差。Up、Down選擇鍵選擇“容差設置”，按“Enter”鍵進入容差設置狀態，Up、Down鍵修改數值，按“Enter”鍵確認。

3、測試標樣

將儀器測試口緊壓待測樣品表面,按“Test”鍵，“嘀”聲后完成測量，查看測量結果，保存設置為標樣。 ??

4、測試試樣

測試口對準被測物體，按下TEST鍵，讀出LAB值，后根據先前設置好的容差與標準樣的LAB值做對比，顯示合格與否。

5、數據存儲

測試完測試樣后，按SAVE即可保存?？勺孕芯庉嫓y試樣名稱，方便以后調出。

6、測試存儲完后，OFF關機，蓋上防塵蓋。

小拓展：

L,a,b，△E的含義：“L”代表物體的明亮度：0-100表示從黑色到白色

“a”代表物體的紅綠色：正值表示紅色，負值表示綠色

“b”代表物體的黃藍色：正值表示黃色，負值表示藍色

? △E總色差的大小?
