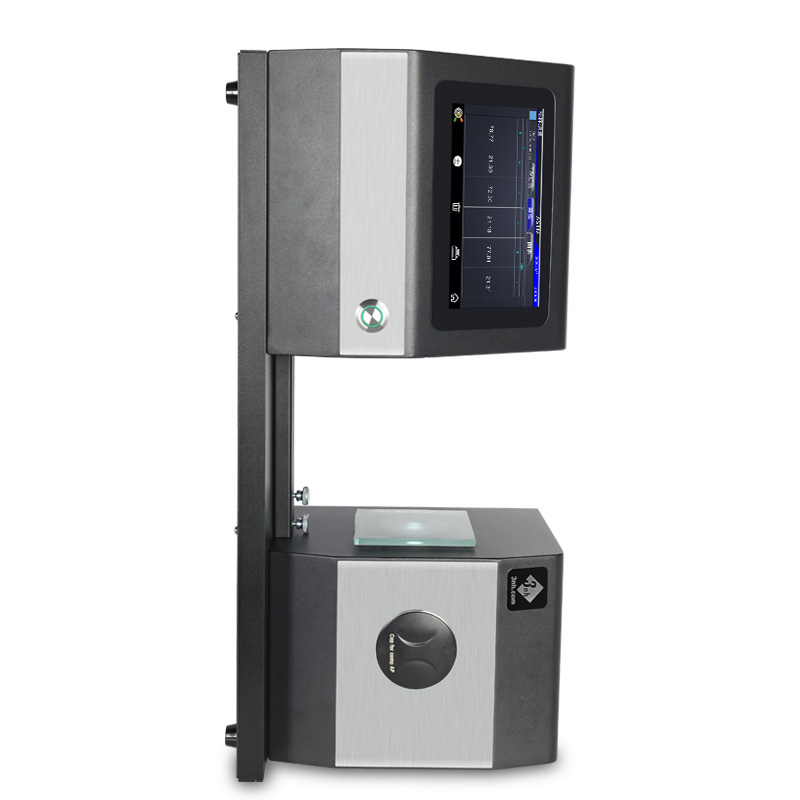

透光率/霧度測定儀YH1600是根據中華人民共和國國家標準GB2410-2008“透明塑料透光率和霧度試驗方法”及美國材料試驗協會標準ASTM D1003-61（2007）Standard Test Method for Haze and Luminous Transmittance of Transparent Plastice” 設計的微機化全自動測量儀器，適用于一切透明、半透明平行平面樣器（塑料板材、片材、塑料薄膜、平板玻璃）的透光率、透射霧度的測試，在國防、科研及工業生產中具有廣泛的應用領域。

　　透光率/霧度測定儀YH1600具有下列特點：

　　采用平行照明，半球散射，積分球光電接收方式。

　　采用微機自動操作系統及數據處理系統，無旋鈕操作，使用方便，并且有標準USB接口，優盤存儲功能。

　　透光率結果直接顯示到0.01%，霧度顯示到0.01%。

　　由于調制器的采用，儀器不受環境光的影響，不必采用暗室，保證了大件樣品測量的準確性。

　　備有薄膜磁性夾具及液體樣品杯，給用戶帶來極大方便。

　　隨機附霧度片一塊，便于隨時檢查儀器動作功能（注意：該霧度片不能擦，可以用洗耳球吹）。

　　儀器的結構及原理：

　　透過試樣的光通量和射到試樣上的光通量之比（以百分?jǐn)?shù)％表示）稱透光率。

透過試樣面偏離入射光方向的散射光通量與透射光之比（以百分?jǐn)?shù)％表示）稱為霧度。

工作原理圖

　　如圖所示，光線射到一透明或半透明物體上時，部分產生定向反射，部份產生漫反射，進入樣品后部份被吸收，部分被透過，出射樣品的光中，主透射部份按折射定律前進，部份產生半球散射，其前進方向是散亂的。

　　按照GB2410-2008及ASTM D1003-61（2007），上述透光率是指通過試樣的半球透光率，即以半球總透射來考核的透光率（包括主透射和散射），其入射光是垂直于樣品表面的。

　　同樣GB2410-2008及ASTM D1003-61（2007），定義的霧度是指樣品的半球透光霧度，即超過一定角度的半球散射部分（見上圖）。

　　因此，本儀器采用積分球捕捉半球范圍內的全部透射光。

　　理想的入射光應是單一方向的入射光，但事實上很難做到，因此，上述標準對入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴格的規定，這些規定通常稱為“幾何條件”。

　　由于樣品本身吸收光譜特性的不同，樣品內散射微粒對不同光譜散射本領的不同，因此儀器對光源有一定要求。標準方法規定為C（或A）光源，對光接收器的光譜響應也做了規定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這些條件，通常稱為儀器的“光譜條件。”

　　儀器的使用條件：

　　1、工作環境條件：（1）環境溫度23℃±5℃；（2）相對濕度不大于50±10%，儀器右側1.5米內不允許有障礙物，特別是白色物體等，以免對光產生反射，影響測量。

　　2、將儀器電源插頭插入插座（三眼），注意應確保接地線有效。然后將儀器的三只保護蓋旋下。

　　3、將樣品架（附件）裝于接收器左側入射窗口處（擰上二只螺釘即可）。
