色差儀在檢測(cè)粉末涂料黃變方面有廣泛的應(yīng)用。粉末涂料作為一種重要的防護(hù)涂料，具有耐腐蝕、防紫外線、抗化學(xué)腐蝕等優(yōu)良特性，但長(zhǎng)時(shí)間暴露在日光下容易發(fā)生黃變、脆化、粉化等問題，因此，準(zhǔn)確檢測(cè)粉末涂料黃變程度對(duì)保證涂層質(zhì)量和使用壽命至關(guān)重要。

色差儀可以檢測(cè)涂層表面色差，通過(guò)測(cè)量樣品與標(biāo)準(zhǔn)樣品之間的顏色差異，進(jìn)而評(píng)估樣品的黃變程度。同時(shí)，色差儀具有高精度、高重復(fù)性、不受主觀人為因素干擾等特點(diǎn)，能夠快速、準(zhǔn)確地判斷粉末涂料是否存在黃變現(xiàn)象。除了黃變檢測(cè)外，色差儀還可以用于粉末涂層的顏色、亮度、色容差等方面的檢測(cè)，對(duì)于粉末涂層的品質(zhì)控制具有重要作用。

色差儀檢測(cè)粉末涂料的黃變應(yīng)用案例

?粉末涂料一般是將靜電粉末涂料在壓縮空氣作用下霧化得細(xì)而均勻，憑借高壓電場(chǎng)的作用均勻地吸附于金屬工件表面，高溫固化成膜。其中固化時(shí)間和烘烤溫度是對(duì)成品顏色色差最大的影響因素。
?比如燃?xì)鉅t這種固化裝置，生產(chǎn)成本適中，適合個(gè)體企業(yè)的涂裝工件，但燃?xì)鉅t在烘烤的過(guò)程中存在氮氧化物，使粉末涂料固化后的涂層會(huì)發(fā)生嚴(yán)重的黃變，給生產(chǎn)商帶來(lái)極大麻煩。
?廣州保來(lái)發(fā)色差儀能監(jiān)控烘烤溫度和固化時(shí)間對(duì)色差的影響。

? ? 通過(guò)儀器記錄顏色改變的數(shù)據(jù)與固化時(shí)間和烘烤溫度的關(guān)系，能了解固化時(shí)間與烘烤溫度對(duì)于顏色色差的影響，從而解決成品顏色的色差問題。

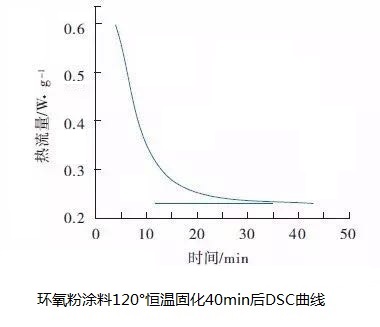

? ? 每一種粉末涂料都有自己的固化特性曲線，在一定溫度和時(shí)間范圍內(nèi)可以達(dá)到完全固化。廣州保來(lái)發(fā)色差儀能記錄成品的顏色信息和色差值，方便大家監(jiān)控涂層顏色的色差問題。

粉末涂料的黃變解決方案

粉末涂料的噴涂施工，需要在180-220°左右的高溫下烘烤10-30分鐘。特別是在燒燃?xì)獾暮鏍t中，存在較多的有機(jī)物與涂料中的有機(jī)物反應(yīng)，而加重黃變。所以在一些色差需求較嚴(yán)格的場(chǎng)合，要選用黃變較少的樹脂、鈦白粉等，以及添加適當(dāng)?shù)闹鷦?，?lái)提高粉末涂層的抗黃變性能。然而并不是所有的黃變都是可以解決的，有的只能是避免。涂層的黃變實(shí)質(zhì)上是有機(jī)物的耐熱不正常的結(jié)果，抗黃變性能歸根結(jié)底還是高分子材料耐熱性能的高低。

在粉末生產(chǎn)配方中內(nèi)加受阻酚抗氧劑1010與亞磷酸酯抗氧劑168，各自加量0.1-0.2%（總加量在0.3-0.5%）或者用復(fù)合抗氧劑225，加量0.3-0.4%，在加入到相同材料的淺色粉末涂料中烘烤190°-220° 30分鐘，可以起到對(duì)黃變的抑制作用，使得涂層的色差可以控制在△E在1.5以內(nèi)。這幾種助劑湖北來(lái)斯均有現(xiàn)貨。當(dāng)然要賦予涂層的耐黃變性能首先是要選擇耐溫性好的原材料，排除產(chǎn)生黃變可能的其他因素再來(lái)配合粉末助劑輔助，這樣的途徑是可行的。切記過(guò)度依賴粉末助劑，在涂層已經(jīng)產(chǎn)生黃變的同時(shí)來(lái)尋找相關(guān)助劑試圖解決此類問題，這是行不通的，重點(diǎn)還是要分析涂層黃變現(xiàn)象的真實(shí)原因。

色差儀在檢測(cè)粉末涂料中黃變的應(yīng)用非常廣泛，可以幫助涂料生產(chǎn)廠家進(jìn)行控制質(zhì)量，確保生產(chǎn)出高質(zhì)量的涂料產(chǎn)品。

本文鏈接：http://www.x5mg.net/news/743.html
