在塑料生產過程中，色差是非常重要的指標之一。本文將介紹如何使用分光測色儀TS7600來測量塑料的色差。分光測色儀TS7600測量塑料色差案例客戶是中山某電子科技有限公司，創辦于1993年，中外合資企業。廠房面積20000平方米。專業開發設計、生產制造：電子變壓器、電子鎮流器、電子限流器、燈飾調光器、....
在塑料生產過程中，色差是非常重要的指標之一。本文將介紹如何使用分光測色儀TS7600來測量塑料的色差。
? ? ? ?客戶是中山某電子科技有限公司，創辦于1993年，中外合資企業。廠房面積20000平方米。專業開發設計、生產制造：電子變壓器、電子鎮流器、電子限流器、燈飾調光器、調光/調速遙控器、LED裝飾燈、安防應急燈等多系列電子電器產品。 公司擁有實力雄厚的開發隊伍，為產品不斷的推陳出新及滿足各類客戶的不同需求，提供強而有力的支持與保證。 產品均有UL、CE、GS、FCC/EMC、能源之星等相應市場的安規認證，產品90%以上銷往歐美市場，公司實力十分強勁。
? ? ? ?客戶對于產品的要求十分高，希望能夠檢測家用遙控器塑料外殼的色差，需要得到兩個批次產品之間的顏色對比。廣州保來發儀器有限公司生產的分光測色儀TS7600完全能夠滿足客戶的高要求，也得到了客戶極大的肯定。相信未來廣州保來發儀器有限公司和客戶能夠達成更多合作，互利共贏！
? ? ? ?我們運用儀器來測試的整體步驟是先將認為好的一個批次的產品設為標準樣品，然后測另一批次的，再將兩個批次的色差進行對比。如下圖，將左邊的塑料外殼定為標準樣品，右邊的為試樣：
? ? ? ?第一步，先對儀器進行黑白校準；
? ? ? ?第二步，黑白校準完成后，開始對標準樣品進行測量，測量時注意避免環境光和其他人為因素給測量結果帶來的影響，按“Print”鍵，先影像定位測量區域，再按“Test”鍵，“滴”聲后完成測量，查看測試結果；
? ? ? ?第三步，在上面的標樣測量 完成并保存后，開始對另一批次的試樣進行測量，按“Menu”鍵，即可進入該標樣下的“試樣測量”界面，按“Test”鍵進行測量，“滴”聲后完成色差測量，查看測量結果；
? ? ? ?最后，即可得出兩批次產品之間的數據對比。可以從數據比對看出，樣品之間色差很小，廠家生產的遙控器塑料外殼批次之間色差小，樣品合格。

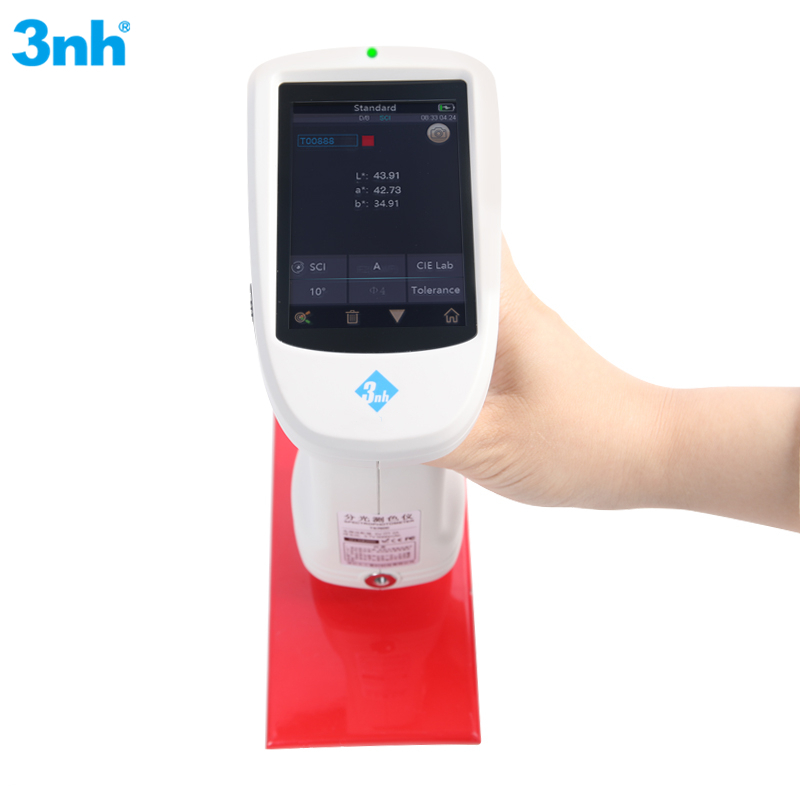

分光測色儀,型號為TS7600,用于塑膠電子，油漆油墨，紡織服裝印染等行業的涂層色差測量，TS7600在CIE推薦的D8幾何光學照明條件下,可精確測量樣品/熒光樣品的SCI、SCE反射率數據。
分光測色儀TS7600的原理是利用單色儀及反射標準來測量物體的顏色，然后使用數學模型來得出這個物體的顏色。
TS7600測量顏色時，先把光線導入單色儀，然后通過單色儀將光線分成不同波長的光，每一個波長都會影響物體的顏色。然后反射標準會將這些光線還原成原來的顏色。最后使用數學模型對這些光線進行處理，得出物體的真實顏色。
1、獨立的CIELAB和CIEXYZ標準色庫，可方便地進行測色。
2、具有高分辨率的檢測器，能夠準確測量各種顏色。
3、內置31個自定義測量標準，可快速得到所需的測量數據。
4、可通過USB數據接口將測量數據與電腦相連，并進行處理和分析。
5、具有多種顯示方式，可便于監控和調整測試過程。
使用TS7600分光測色儀的方法有哪些呢?下面就來詳細介紹一下吧!
方法1:打開分光測色儀,選擇"MEASURE"→"CHROMATICITY MEASUREMENT"命令,然后將樣品放入測試口中。
方法2:在PC屏幕上,單擊"FILE"→"PRINT",然后在彈出的對話框中選擇"COLORLIST.TXT"。
方法3:將樣品直接放在分光測色儀的感應器上,測量色彩。
分光測色儀TS7600是一款高性能的分光測色儀，可應用于各種顏色控制和質量控制領域。該儀器具有出色的精度和可靠性，能夠確保高質量的測量數據。此外，TS7600還具有專業的測量軟件，可幫助用戶實現高效的工作。
| 產品型號 | 泰雙TS7600 |
| 照明方式 | D/8（漫射照明，8°方向接收）; SCI/SCE測量;排除UV測量； 符合標準CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 |
| 特性 | 定制測量口徑，適應性更廣；用于塑膠電子、油漆油墨、紡織服裝印染、印刷、陶瓷等行業精確顏色測量和品質控制。 |
| 積分球尺寸 | Φ40mm |
| 照明光源 | 組合全光譜LED光源 |
| 分光方式 | 平面光柵分光 |
| 感應器 | 硅光電二極管陣列（雙列40組） |
| 測量波長范圍 | 400~700nm |
| 波長間隔 | 10nm |
| 半帶寬 | 10nm |
| 反射率測定范圍 | 0~200% |
| 測量口徑 | 定制單一口徑：MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm |
| 含光方式 | 同時測試SCI/SCE |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,βxy,Munsell(C/2) |
| 色差公式 | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00 |
| 其它色度指標 | WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM 313), 沾色牢度,變色牢度,力份,遮蓋度 8度光澤度 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | D65,A,C,D50,F2(CWF),F7(DLF),F10(TPL5),F11(TL84),F12(TL83/U30) |
| 顯示 | 光譜圖/數據，樣品色度值，色差值/圖，合格/不合格結果，顏色仿真，顏色偏向 |
| 測量時間 | 約1.5s（同時測試SCI/SCE 約3.2s） |
| 重復性 | 分光反射率：MAV/SCI,標準偏差0.1%以內 色度值：MAV/SCI,ΔE*ab 0.04以內（預熱校正后,以間隔5s測量白板30次平均值） |
| 臺間差 | MAV/SCI,ΔE*ab 0.2以內（BCRA系列Ⅱ 12塊色板測量平均值） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 定位方式 | 顯示屏攝像頭取景定位,穩定片定位 |
| 尺寸 | 長X寬X高=129X76X217mm |
| 重量 | 約600g |
| 電池電量 | 鋰電池，3.7V，5000mAh，8小時內6000次 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 |
| 接口 | USB |
| 存儲數據 | 標樣1000條，試樣20000條（一條數據可同時包括SCI/SCE） |
| 語言 | 簡體中文，English，繁體中文 |
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m |
| 存儲溫度范圍 | ?-20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、數據線、說明書、品質管理軟件(官網下載)、黑白校正盒、保護蓋、腕帶、測量口徑（?8或4mm口徑） |
| 可選附件 | 微型打印機、粉末測試盒、擺放底座 |
| 注： | 技術參數僅為參考，以實際銷售產品為準 |
